上华智造 | UHPC模壳柱——竖向预制构件新宠儿

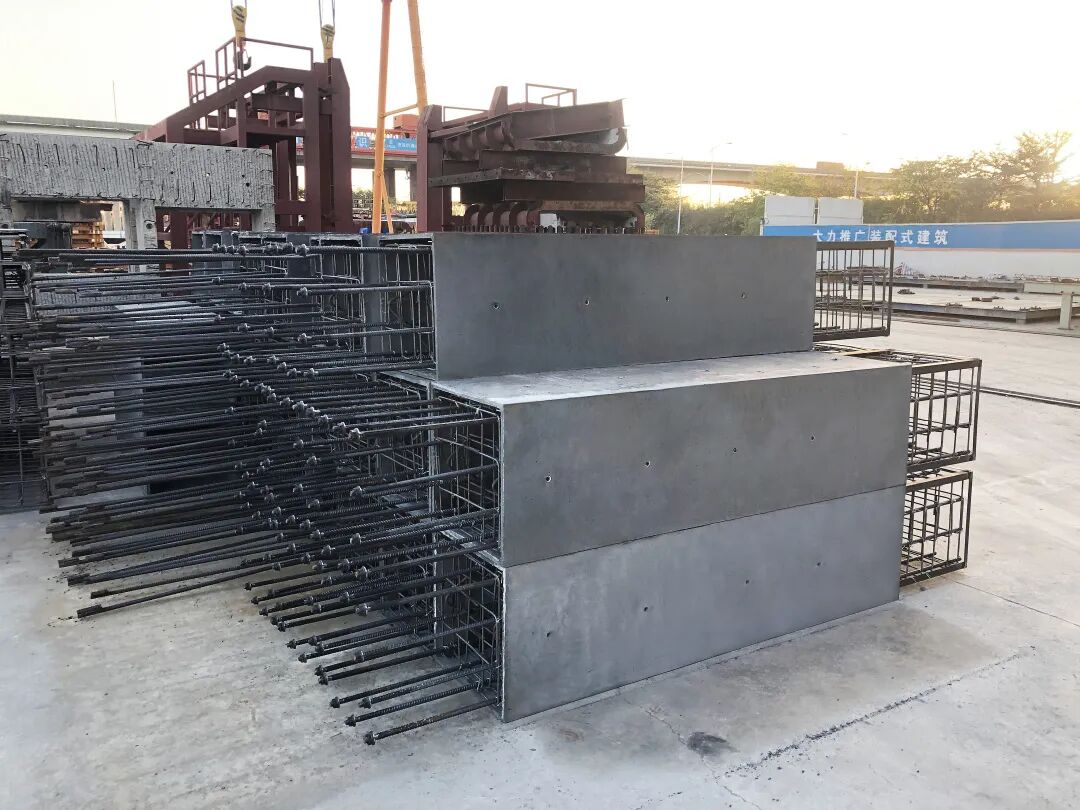

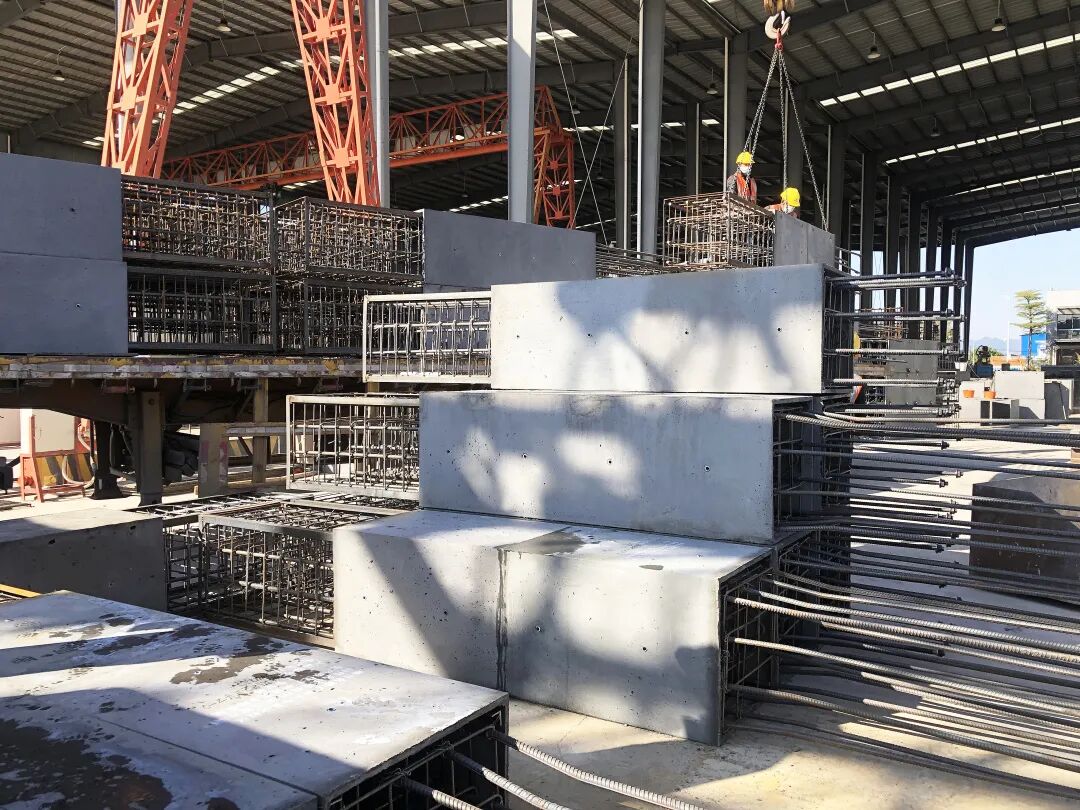

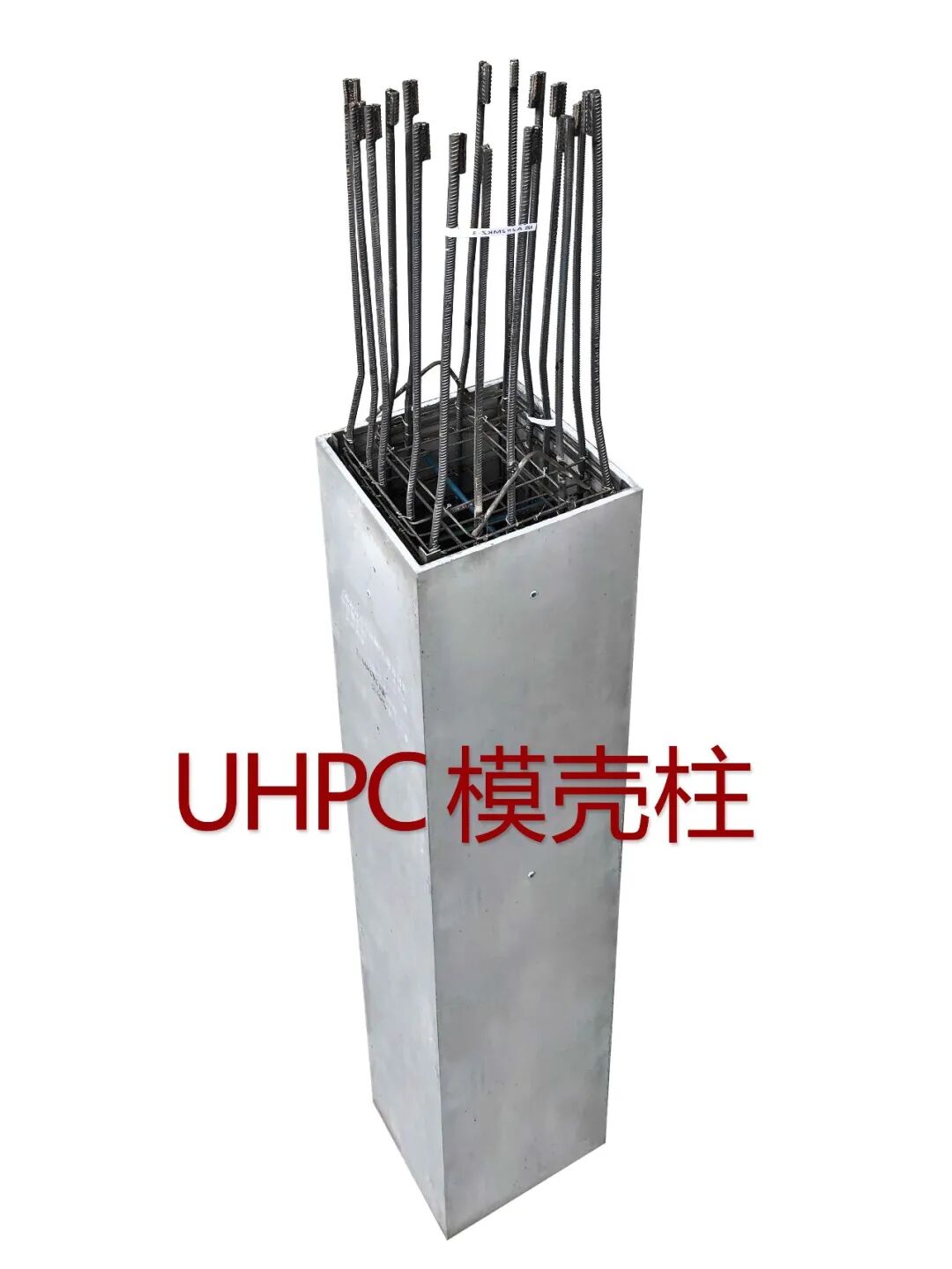

1、产品展示
2、产品吊装动画
3、产品特点及优势
No.1 | 高度集成 将模板、钢筋保护层、钢筋笼和机电管线统一在工厂完成预制，工业化程度高 | |
No.2 | 结构安全 竖向钢筋采用PCT搭接连接或机械套筒连接方式，避免灌浆套筒的施工风险和检测困难；结构整体现浇，模壳作为保护层增加对钢筋的有效保护，可减小柱截面；其套箍效应可增强受力性能 | |
No.3 | 节省人工 搭接连接方式现场安装快捷简便，大大提高效率。构件表面平整免抹灰，大量节省了工地现场人工和模板用量 | |
No.4 | 尺寸标准 构件尺寸标准化程度高，加工快捷高效，型号分为全柱壳构件和柱脚可视构件两种 | |
No.5 | 品质优良 模壳采用超高性能混凝土（UHPC）材料，厚度仅为20mm，强度高韧性好，无需额外设置对拉螺杆也可承受混凝土浇筑时的侧压力 | |
No.6 | 节省造价 工业化生产，尺寸高度标准化、构件重量轻，减少吊装费及运输费，在装配式评分中，按竖向构件计分，单位体积得分率最高，有效降低综合造价 | |
No.7 | 易检易验 成型钢筋笼在工厂加工，且在模壳中间全部外露，现场钢筋网可见，便于钢筋工程的验收，也便于机电管线的设置 |
4、产品规格及型号
UHPC柱模壳厚度为20mm，长、宽、高可针对项目需要定制，有全柱壳构件和柱脚可视构件两种产品型号

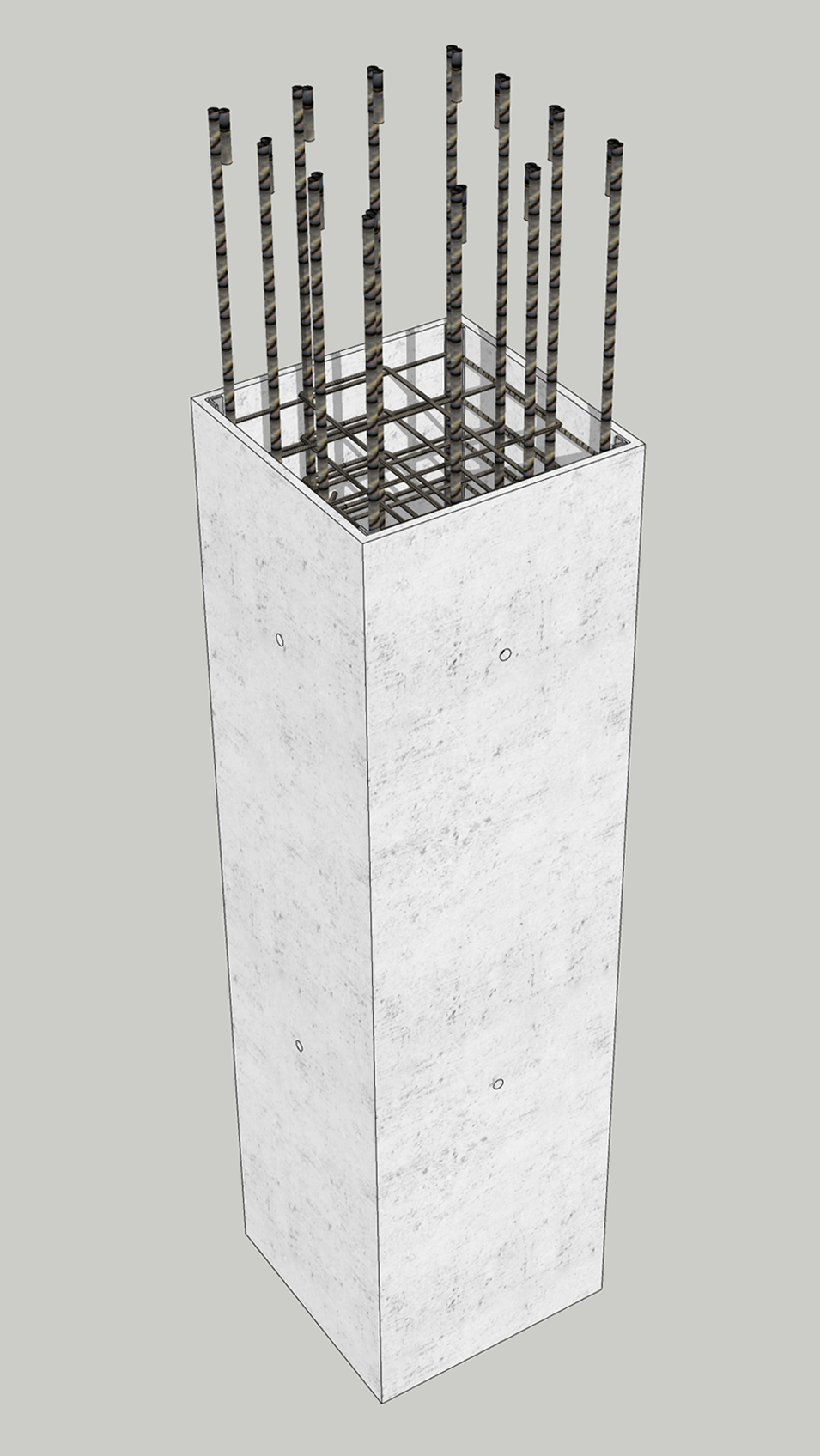

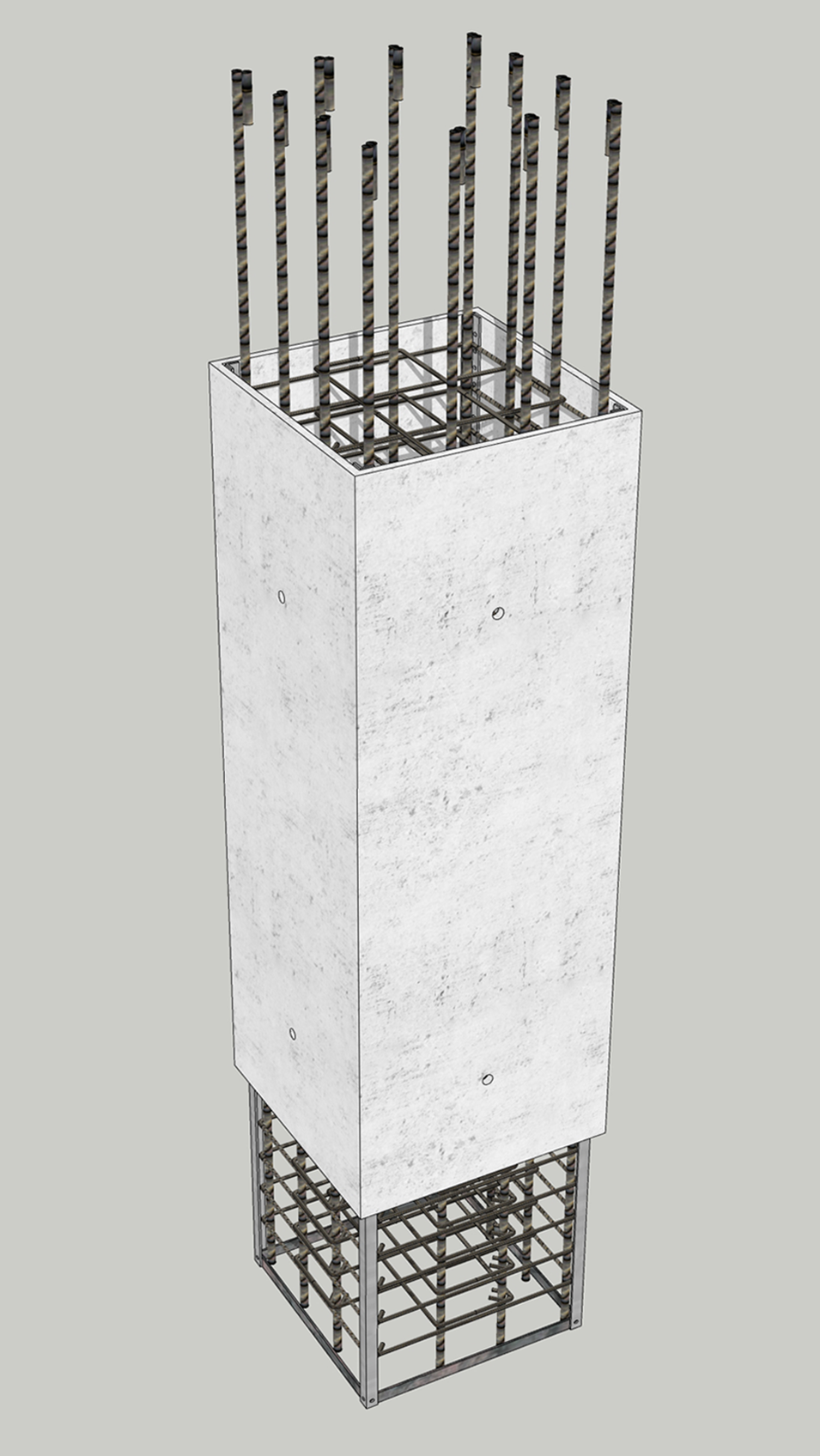

全柱壳构件

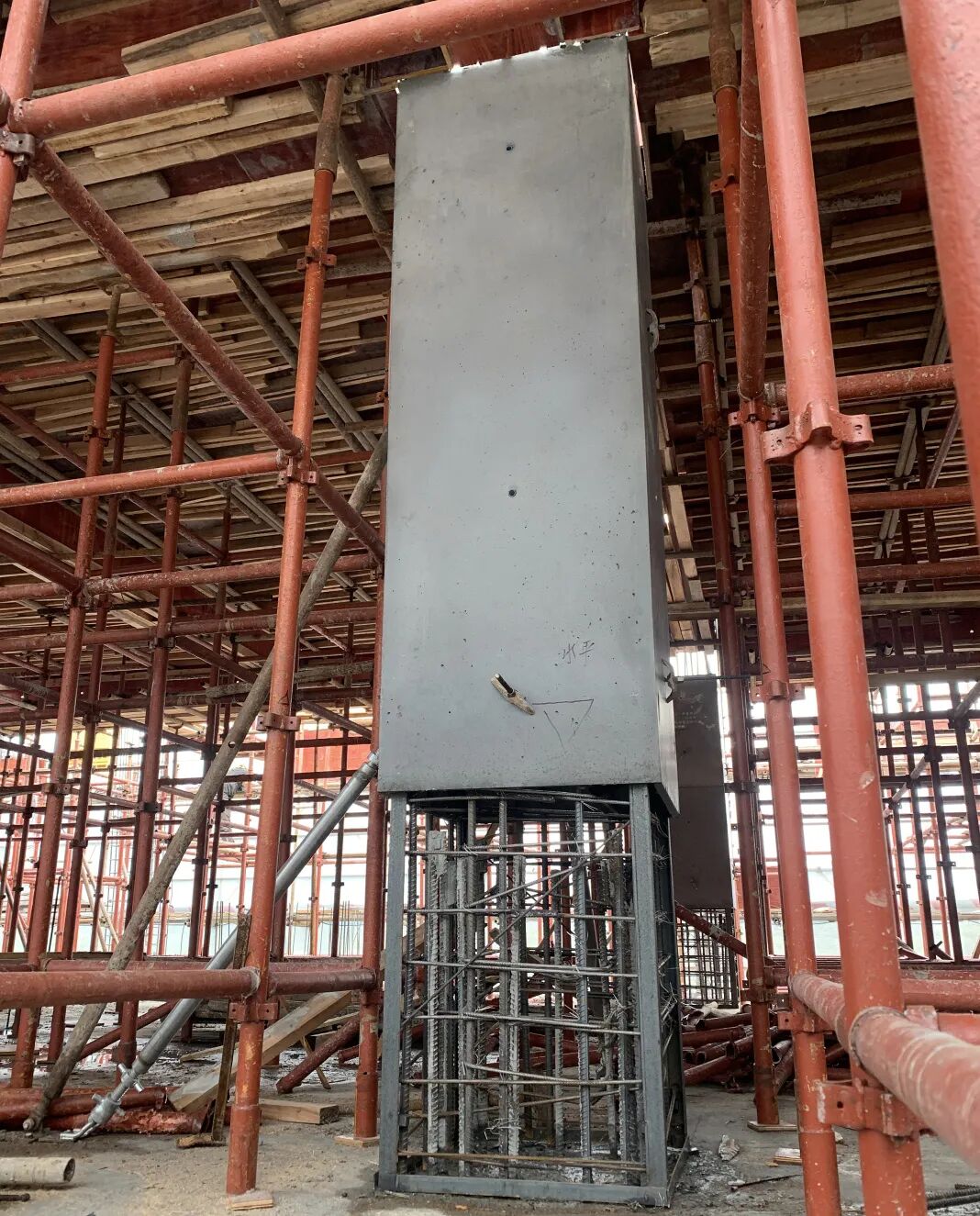

柱脚可视构件
5、产品安装程序及优势
安装程序：简单、直观、快捷
钢筋连接方式主要采用：
PCT搭接连接方式和机械套筒连接方式

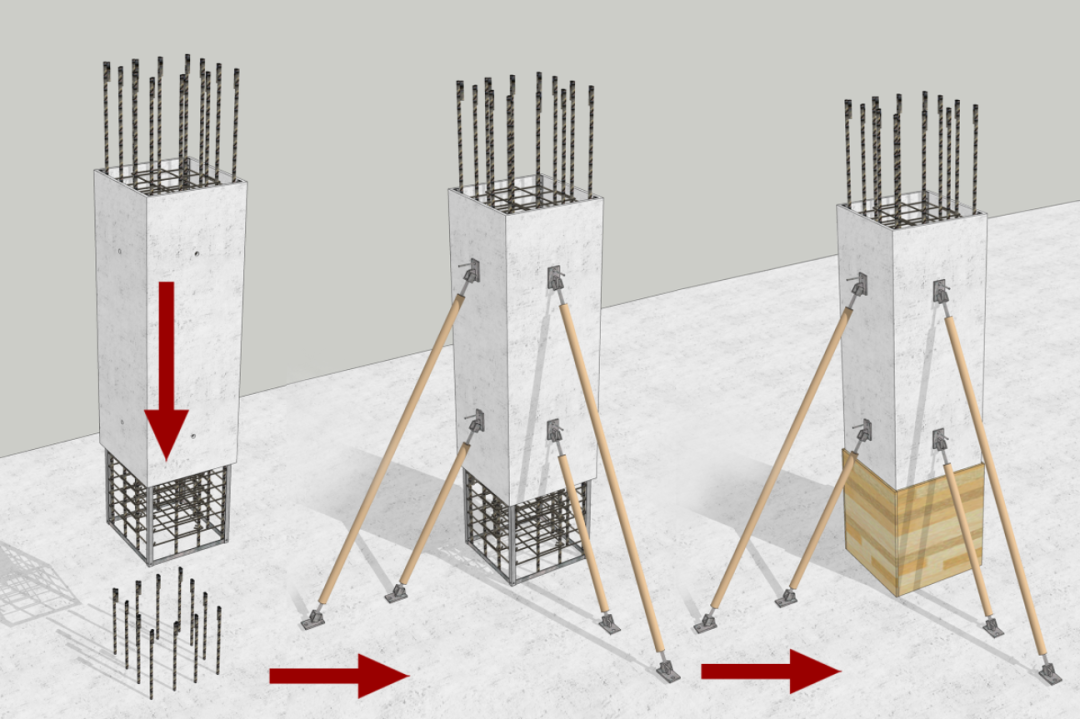

上柱插入搭接筋 调整固定并脱钩 补充模板并浇筑
PCT搭接连接的优势
采用可靠的非接触搭接方式连接， 柱脚钢桁架实现施工期间构件自承重
为2022年广东装配式建筑发展可复制推广技术
No.1 | 节点区纵筋在钢桁架笼内搭接 实现柱梁板三者现浇连接，整体性好，安全可靠 | |
No.2 | 抗震性能好 等同现浇，沿用现行分析计算方法，抗震性能好 | |
No.3 | 节点易检易验 施工质量易于把控，仅需检测混凝土强度与密实度 | |
No.4 | 安装简便 节点安装简单直观易操作，容错度高，便于调整 | |
No.5 | 装配率高 竖向构件预制，易达到A级及以上装配式评价等级 |

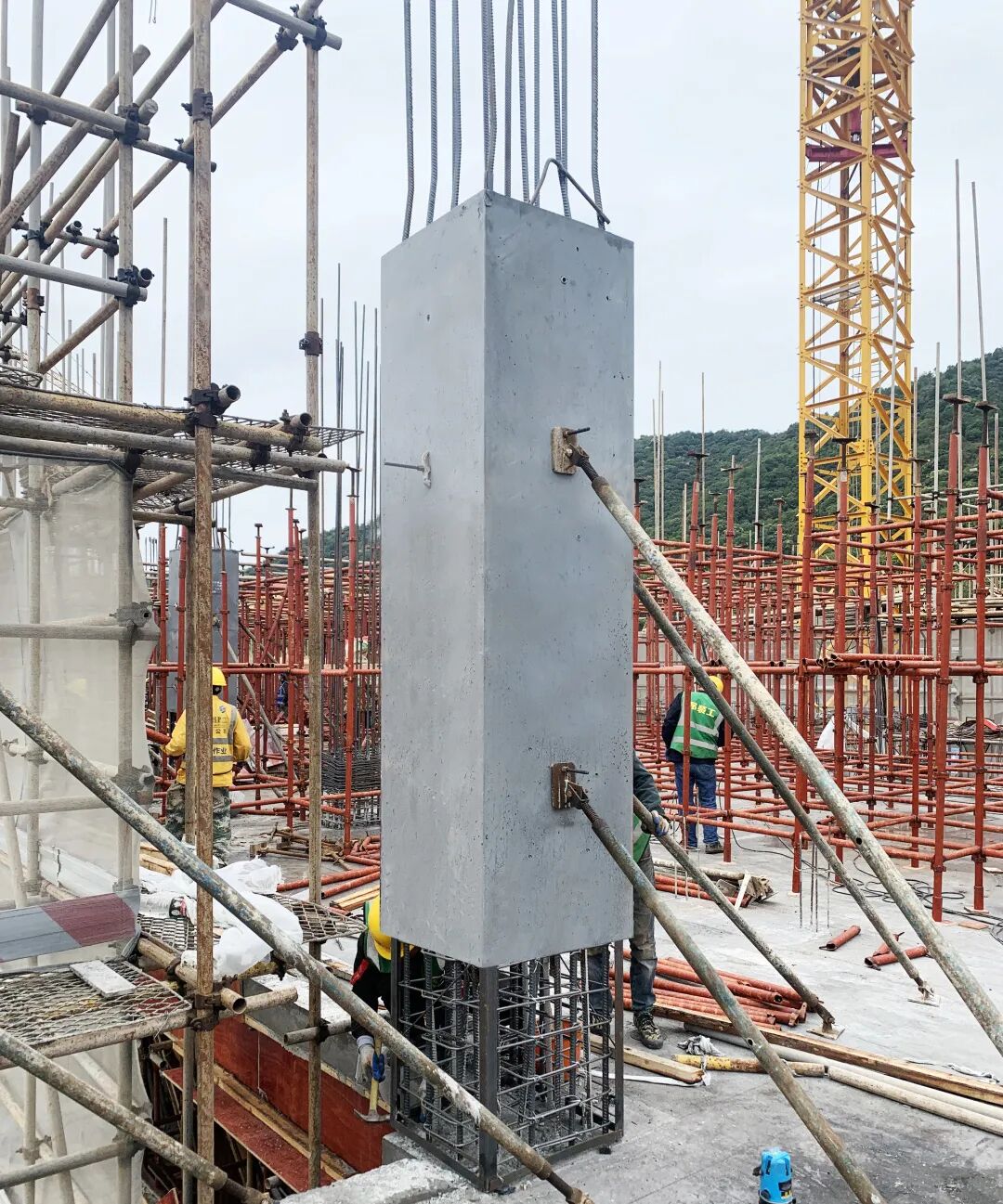

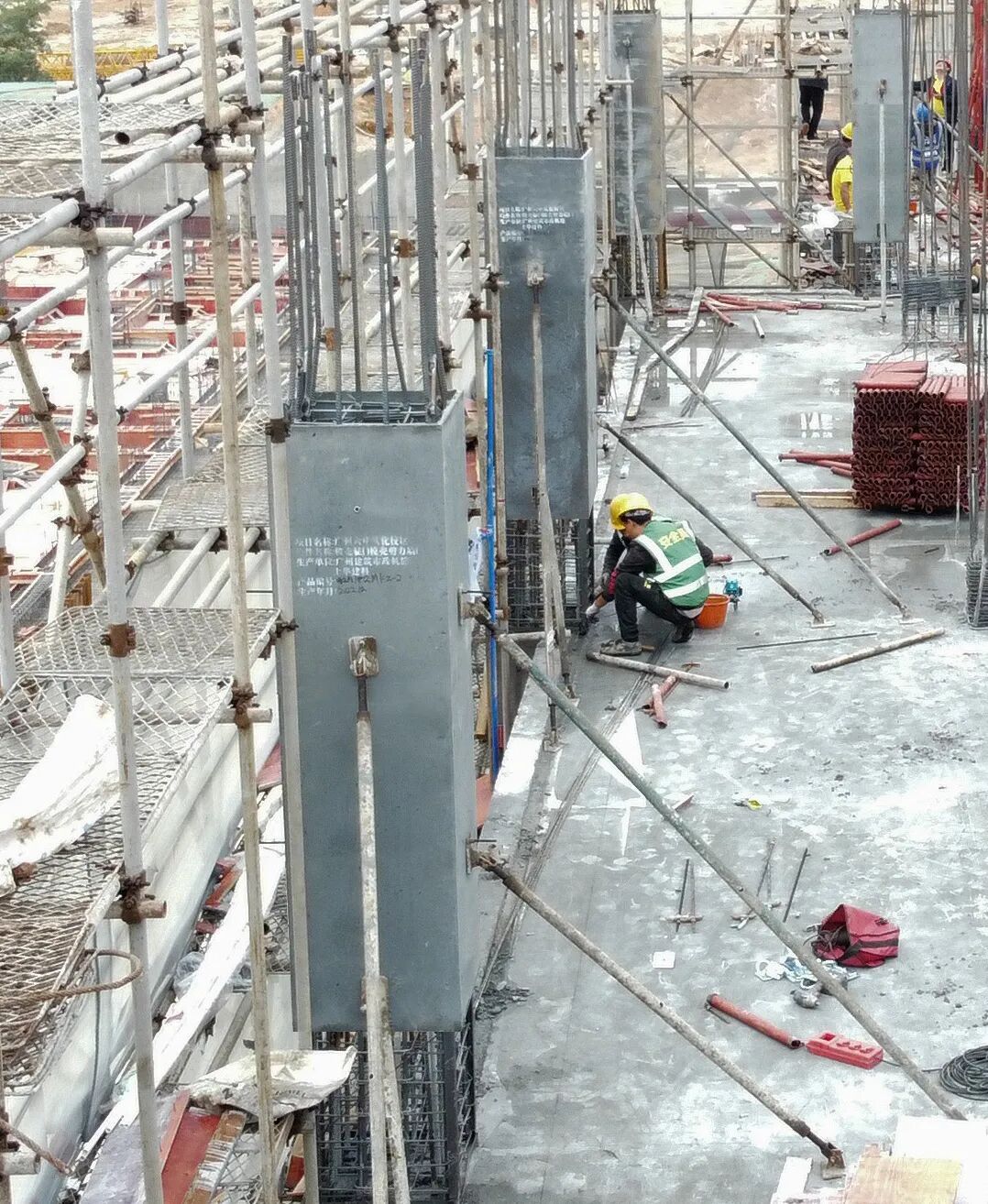

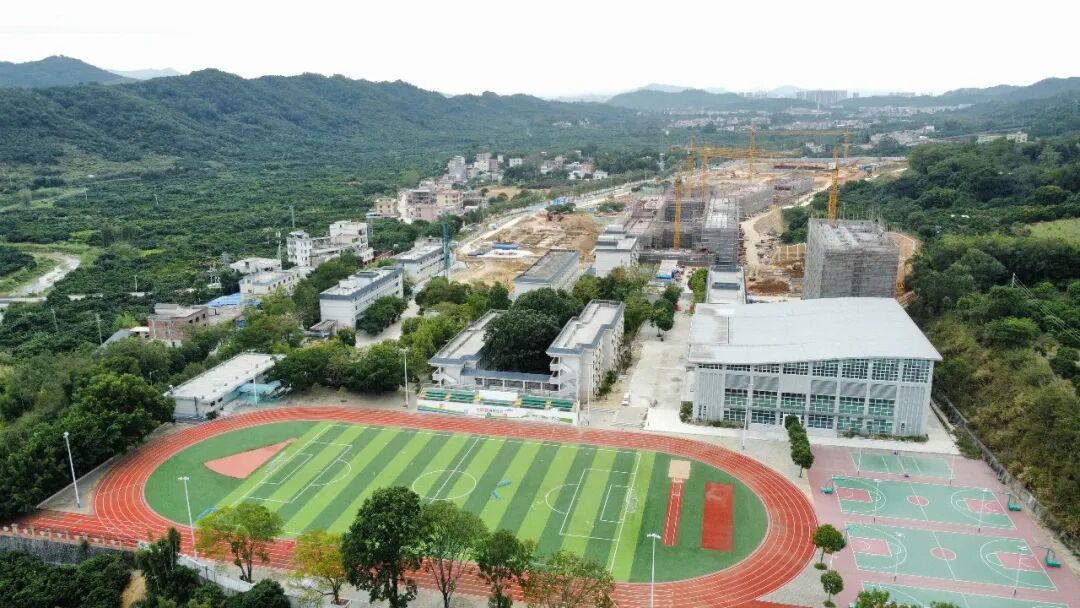

6、案例照片
上华建科
专注于新型装配式建筑部品部件
设计、生产及安装服务
